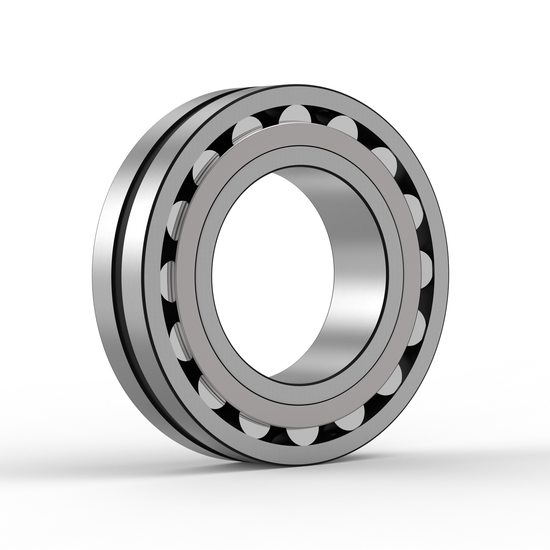

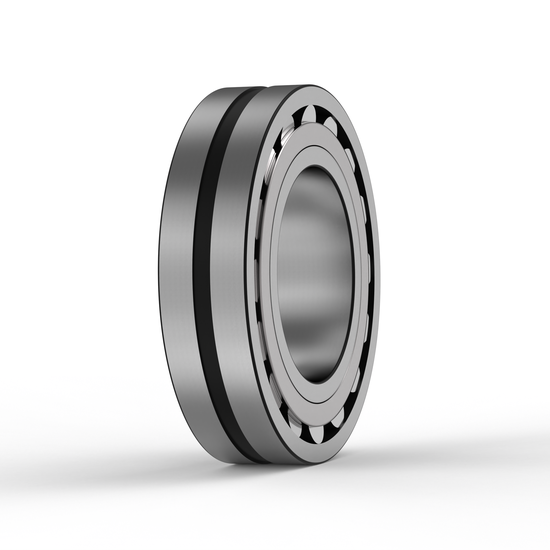

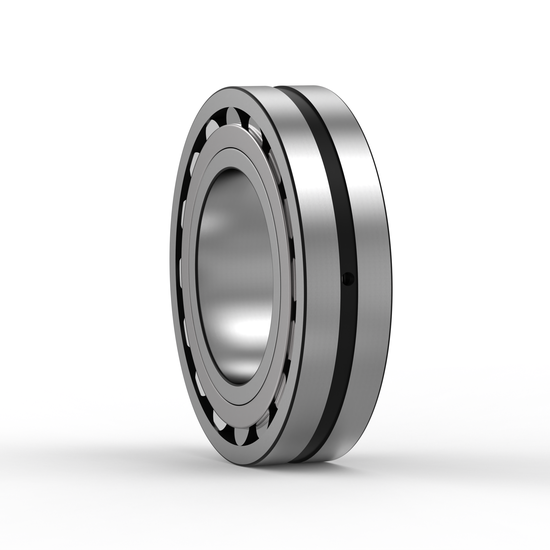

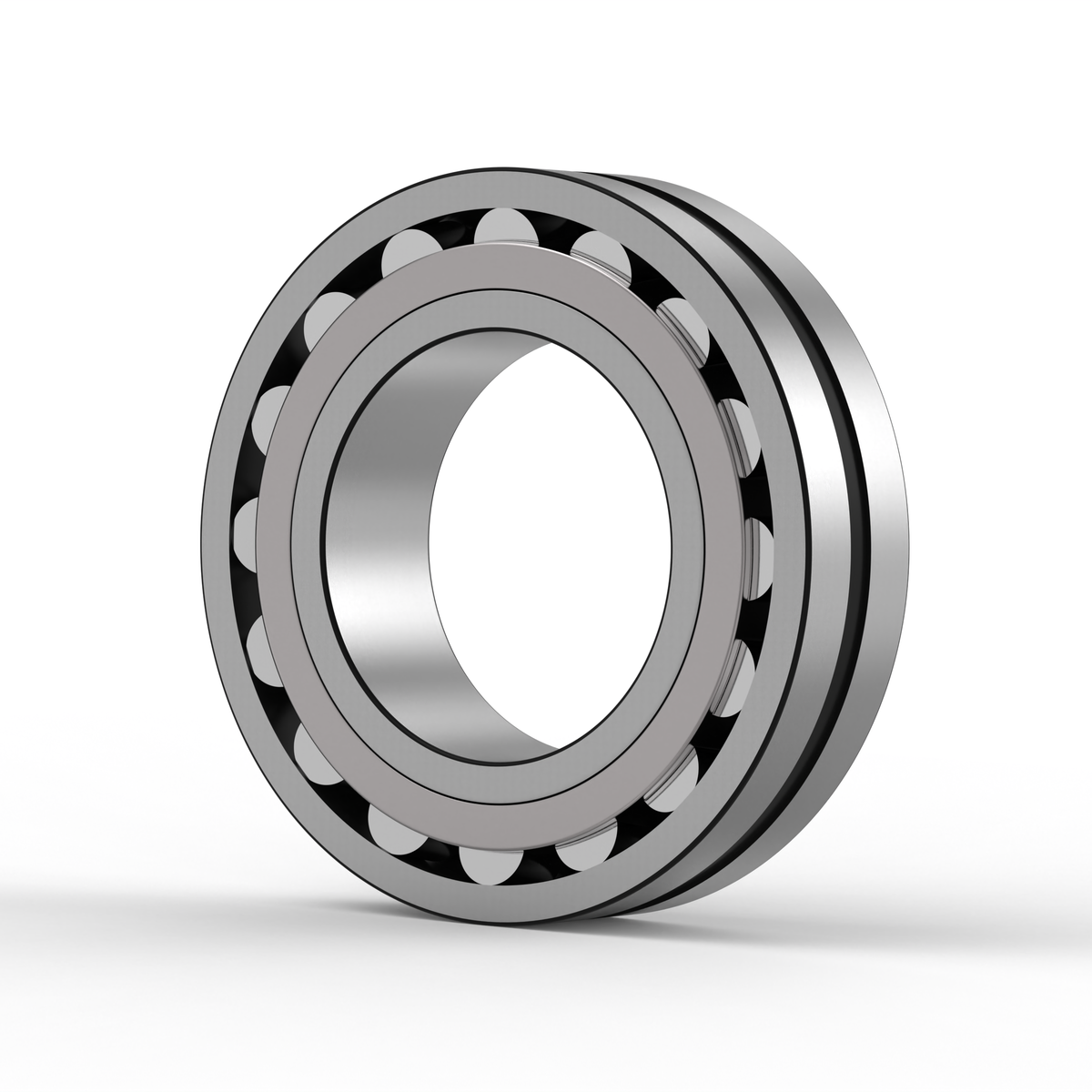

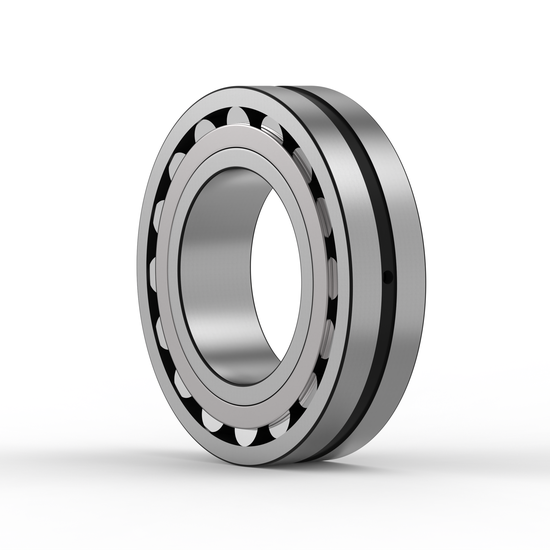

22320E/C3 SKF
Pendelrollenlager von SKF
Frage zum Artikel?
100 x 215 x 73 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 5 | min. 1% | |
| 9 | min. 2% | |
| 14 | min. 3% |
Nachsetzzeichen
| C3 = erhöhte Lagerluft |
| E = verstärkte Innenkonstruktion |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 7316570724622 |
| Hersteller: SKF |
| Produkttyp: Pendelrollenlager |
| Typenkennzeichnung: 22320E/C3 SKF |
| Abdichtung: Ohne |
| Ausführung: Standardausführung |
| Außendurchmesser: 215 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| Bohrung: zylindrische Bohrung |
| Breite: 73 mm |
| Dichtung: keine, offenes Lager |
| Gewicht: 13500 Gramm |
| Herstellermaterialnummer: 35373 |
| Herstellungsland: Schweden |
| Innendurchmesser: 100 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: leicht erhöhte Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Temperaturbereich: -30 bis +200 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 3000 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 8.4646 |
| Außenmaße:(D) mm 215,00 |
| Bohrung C – Zylindrische Bohrung |
| Breitenmaße:(B) Zoll 2.8740 |
| Breitenmaße:(B) mm 73,00 |
| C3 Internal Clearance Larger Than Normal |
| E d ≤65mm, Two Window-Type Steel Cages, Flangeless Inner Ring And Guide Centered On The Inner Ring. When d >65 mm Same As <65mm But Guide Ring Centered On The Cages |
| Einzelgewicht in (kg): 12.1 |
| Innenmaße:(d) Zoll 3.9370 |
| Innenmaße:(d) mm 100,00 |
| Interne Radialluft C3 Innenluft (größer als Cn) |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Präzision Standardpräzision |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| Anzahl der Reihen 2 |
| Außendurchmesser 215 mm |
| Befestigungsfunktion, Lageraußenring Ohne |
| Bohrungsdurchmesser 100 mm |
| Bohrungstyp Zylindrisch |
| Breite 73 mm |
| Dynamische Tragzahl 847 kN |
| Einzelgewicht 12.9 kg |
| Grenzdrehzahl 3 000 r/min |
| Käfig Blech |
| Nachschmierfunktion Für |
| Radiale Lagerluft: C3 |
| Referenzdrehzahl 2 400 r/min |
| SKF Leistungsklasse SKF Explorer |
| Schmierstoff Kein(e/r) |
| Statische Tragzahl 950 kN |
| Tolerance class for dimensions Normal |
| Tolerance class for run-out P5 |
| Toleranzklasse Normal |
| UNSPSC-Code 31171510 |
| eClass-Code 23-05-09-11 |
Herstellerinformationen
SKF ist auch unter dem Namen VFK bekannt und ist mit einem weitreichenden Produkt- und Servicesortiment auf die Bereiche Wälzlager, Dichtungen, Schmierung, Mechatronik und die damit verbundene Dienstleistungen spezialisiert. SKF wurde 1907 in Schweden gegründet und beschäftigt circa 50.000 Mitarbeiter weltweit.
Baugleiche Produkte (equivalent products)
| Name | Marke/Manufacturer | Qty | Euro Net. |
|---|---|---|---|
| 22320-E1-C3 | FAG | 31 | 376.08 |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty |
|---|---|---|
| 22320-MA2-SQ34 | NKE | 4 |
| 22320-MB-C3-W33 | NKE | 4 |
| 22320EJW33 | TIM | 8 |
| 22320KEJW33 | TIM | 6 |
| 22320CAME4C3 | NSK | 1 |
| 22320CAME4 | NSK | 1 |
| 22320CAMKE4 | NSK | 2 |
| 22320CAMKE4C3 | NSK | 1 |
| 22320EJA/VA406 | SKF | 2 |
| 22320EAW33C3 | NTN | 7 |
| 22320EAKW33 | NTN | 1 |
| 22320EKF800 | SNR | 6 |
| 22320EXQW33 | NAC | 8 |
| 22320EXQW33C3 | NAC | 5 |
| 22320EXQW33K | NAC | 2 |
| 22320E | SKF | 52 |
| 22320EK | SKF | 4 |
| 22320-E1-XL-C4 | FAG | 10 |
| 22320-E1-XL-T41D | FAG | 30 |
| 22320-E1A-XL-M-C3 | FAG | 3 |
| 22320-E1A-XL-K-M | FAG | 11 |
| 22320-E1-XL-K | FAG | 44 |
| 22320-E1-XL-T41A | FAG | 4 |
| 22320-E1-XL-C3 | FAG | 18 |
| 22320-E1-XL-K-C3 | FAG | 2 |
| 22320-E1-XL | FAG | 79 |
| 22320EAE4 | NSK | 8 |
| 22320EAE4C3 | NSK | 10 |
| 22320EAKE4 | NSK | 2 |
| 22320-E1-XL-K-T41A | FAG | 5 |
| 22320E/C4 | SKF | 4 |
| 22320EK/C4 | SKF | 2 |
| 22320-E-W33 | NKE | 7 |
| 22320-E-C3-W33 | NKE | 2 |
| 22320-E-K-C3-W33 | NKE | 1 |
| 22320EKJA/VA405 | SKF | 8 |
| 22320EK/C3 | SKF | 5 |
| 22320EJA/VA405 | SKF | 42 |
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
