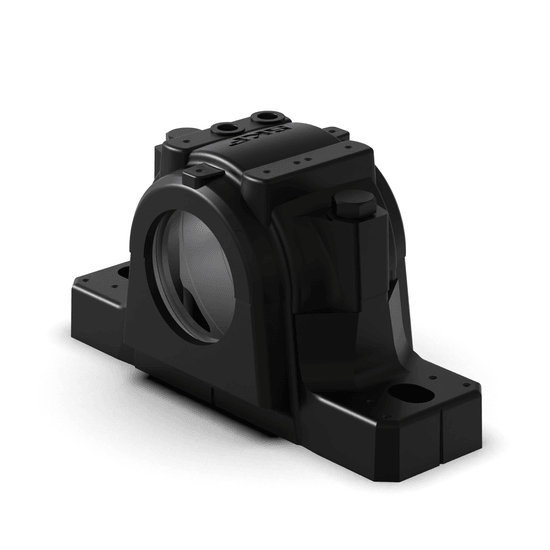

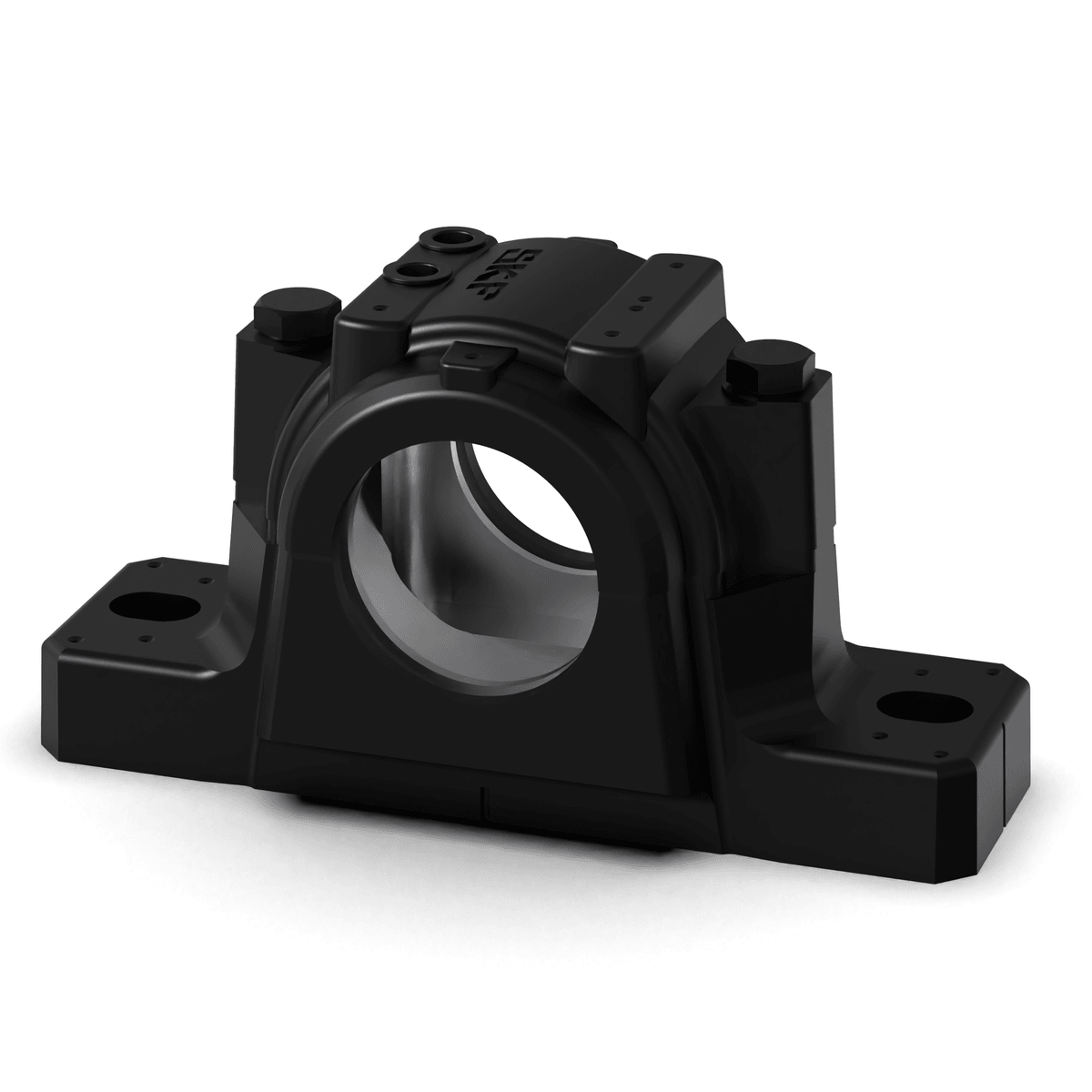

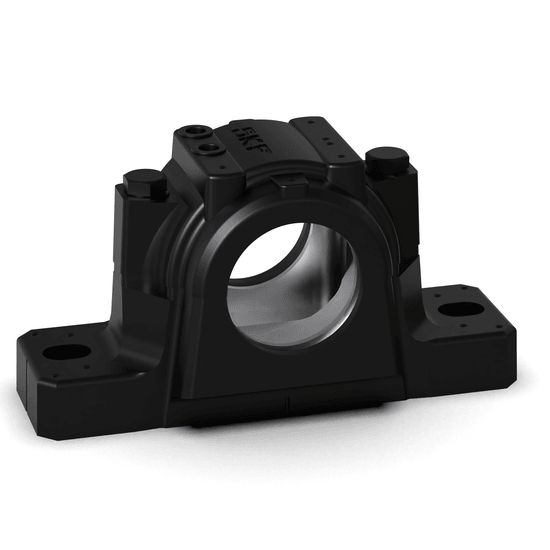

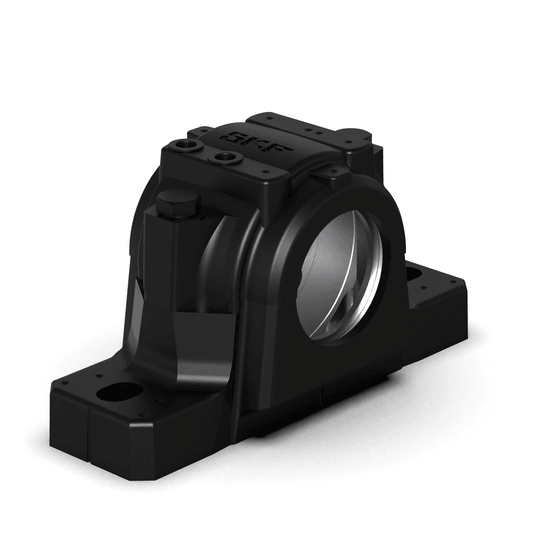

SNL510-608 SKF
Stehlagergehäuse von SKF
Frage zum Artikel?
90 x 0 x 0 (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 35 | min. 1% | |
| 70 | min. 2% | |
| 105 | min. 3% |
Technische Basisdaten
| Abdichtung: styp für Lagergehäuse Ohne |
| Ausführung: Befestigung von oben und unten |
| Befestigung: Befestigung von oben und unten |
| Breitenmaße: des Lagersitzes 41 mm |
| EAN: 7316570153118 |
| Gehäusewerkstoff: Grauguss |
| Gewicht: 3300 Gramm |
| Herstellermaterialnummer: 93336 |
| Herstellungsland: Schweden |
| Innendurchmesser: 90 mm |
| Material: Grauguss |
| Schmiernippel: AH 1/8-27 PTF |
| Teilung: geteilt |
| Zolltarifnummer: 8483 3032 |
Erweiterte technische Daten
| 1/8-27 NPSF: Gewindebohrungen für Schmiernippel |
| 110 kN: Bruchbelastung bei Spreizwinkel 150° |
| 113 mm Gesamthöhe |
| 12 mm Breite an Bohrungsdurchmesser |
| 120 kN: Bruchbelastung bei Spreizwinkel 120° |
| 130 kN: Bruchbelastung bei Spreizwinkel 180° |
| 15 mm Breite Fußschraubenloch |
| 150 kN: Last bis zum Erreichen der Streckgrenze bei Lastwinkel 120° |
| 155 kN: Bruchbelastung bei Spreizwinkel 90° |
| 170 kN: Bruchbelastung bei Spreizwinkel 0° |
| 170 mm Abstand zwischen Befestigungsschrauben |
| 188 mm Abstand zwischen Spannstiften |
| 20 mm Länge Fußschraubenloch |
| 205 mm Gesamtlänge |
| 22 mm Axialer Offset der Spannstifte |
| 25 mm Fußhöhe |
| 265 kN: Bruchbelastung bei Spreizwinkel 55° |
| 41 mm Breite des Lagersitzes |
| 5 mm Breite der Dichtungsnut |
| 60 mm Fußbreite |
| 60 mm Welle Nmittenhöhe |
| 62 mm Bohrungsdurchmesser |
| 65 mm Innenweite zwischen Dichtungsnuten |
| 70.5 mm Durchmesser der Dichtungsnut |
| 75 kN: Last bis zum Erreichen der Streckgrenze bei Lastwinkel 180° |
| 85 kN: Bruchlast axial |
| 85 kN: Last bis zum Erreichen der Streckgrenze bei Lastwinkel 150° |
| 9 mm Abstand zur Dichtungsnut-Rückseite |
| 90 mm Durchmesser des Lagersitzes |
| 90 mm Gesamtbreite |
| Anzahl der Schraubenlöcher für Befestigungselemente 2 |
| Anzugsmoment für Verbindungsschrauben: 50 Nm |
| Durchmesser Befestigungsschrauben 12 mm |
| Einbauanordnung Durchgehende Welle/Wellenende |
| Einzelgewicht 3.42 kg |
| Empfohlener Durchmesser der Befestigungsschrauben: 12 mm |
| Empfohlenes Anzugsmoment für Befestigungsschrauben: 80 Nm |
| Erstbefettungsmenge 20 %: 45 |
| Erstbefettungsmenge 40 %: 70 |
| Gehäuseart Stehlager |
| Gehäusekonfiguration Zweiteilig |
| Gehäuseschmierfunktion/Option Fett |
| Gewicht Gehäuse: 3.42kg |
| Größe der Verbindungsschrauben: M10x55 |
| Lack Korrosionsschutz: In accordance with ISO 12944-2 corrosivity category C2 |
| Mittenabstand zwischen Bolzenlöchern 170 mm |
| Mittenhöhe (Stehlager) 60 mm |
| Sitzdurchmesser 90 mm |
| Toleranzklasse des Lagersitzdurchmessers |
| UNSPSC-Code 31171519 |
| Werkstoff, Gehäuse Grauguss |
| eClass-Code 23-05-17-01 |
| max.6 mm Durchmesser Passstifte |
Herstellerinformationen
SKF ist auch unter dem Namen VFK bekannt und ist mit einem weitreichenden Produkt- und Servicesortiment auf die Bereiche Wälzlager, Dichtungen, Schmierung, Mechatronik und die damit verbundene Dienstleistungen spezialisiert. SKF wurde 1907 in Schweden gegründet und beschäftigt circa 50.000 Mitarbeiter weltweit.
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
