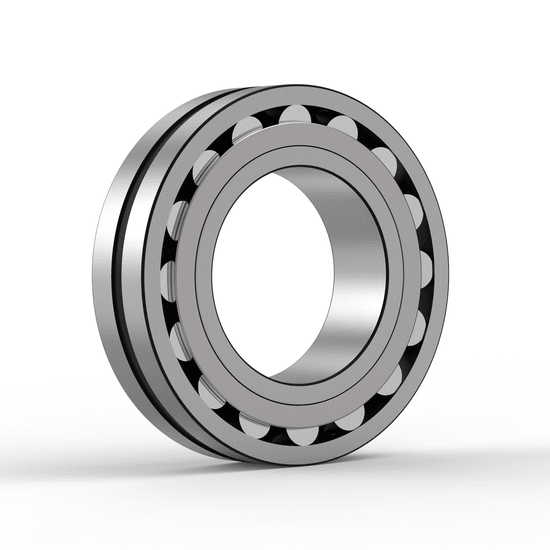

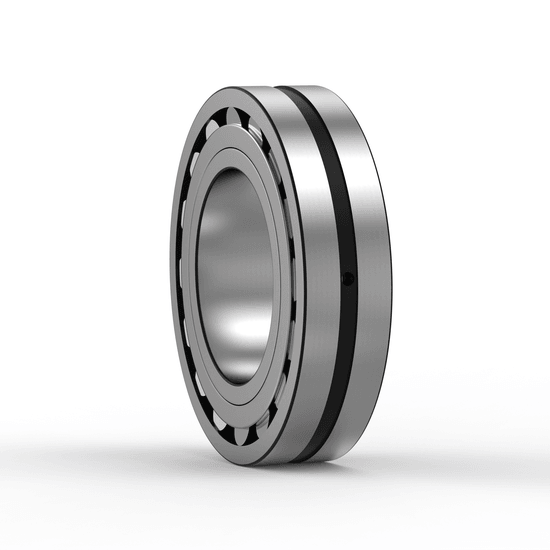

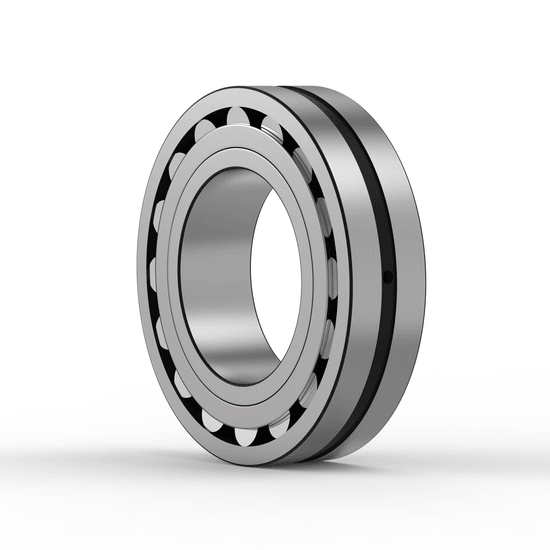

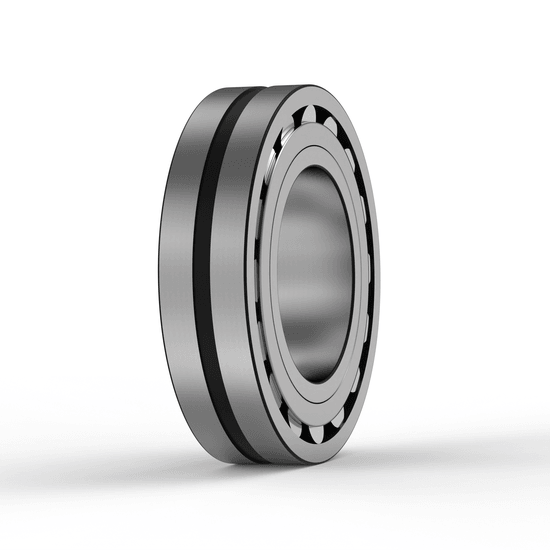

23056 CC/W33 SKF
Pendelrollenlager von SKF
280 x 420 x 106 mm (dxDxb)
1.491,05€
Sie erhalten 1774 Motionparts Bonuspunkte.
Ohne Login gewerblich & privat bestellbar.
Unser Kundenservice berät Sie gerne.
Verwandte Produktgruppen
Alle Produkte Andere COL3 Kugelrollenlager MC Products Pendellager Pendelrollenlager Radial-Rollenlager Rollenkugellager Rollenlager SKF Lager SKF Pendelrollenlager SKF Rollenlager SKF Wälzlager Verfügbare Artikel Wälzlager
Nachsetzzeichen
| CC = Stahlkäfig |
| W33 = Schmiernut & bohrungen |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 7316570466683 |
| Hersteller: SKF |
| Produkttyp: Pendelrollenlager |
| Typenkennzeichnung: 23056CC/W33 SKF |
| Abdichtung: Ohne |
| Ausführung: Standardausführung |
| Außendurchmesser: 420 mm |
| Außendurchmesser: D: 420 mm |
| Außenring: Schmiernut mit Schmierbohrungen im Außenring |
| Axiallastfaktor: Y0: 2.8 |
| Axiallastfaktor: Y1: 2.9 |
| Axiallastfaktor: Y2: 4.4 |
| Bohrung: zylindrische Bohrung |
| Bohrungsdurchmesser: d: 280 mm |
| Bohrungstyp: Zylindrisch |
| Breite: 106 mm |
| Breite: B: 106 mm |
| Dichtung: keine, offenes Lager |
| Ermüdungsgrenzbelastung: 224 kN |
| Gewicht: 50700 Gramm |
| Grenzdrehzahl: 1 600 r/min |
| Grenzwert: e: 0.23 |
| Innendurchmesser: 280 mm |
| Kantenabstand: r12: min.4 mm |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl (100Cr6) |
| Referenzdrehzahl: 1 300 r/min |
| Temperaturbereich: -30 bis +200 Grad |
| Toleranzklasse: Toleranzklasse: P0/PN bzw. ABEC 1 |
| Zylindrisch: Bohrungstyp |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 16.5354 |
| Außenmaße:(D) mm 420,00 |
| Bohrung C – Zylindrische Bohrung |
| Breitenmaße:(B) Zoll 4.1732 |
| Breitenmaße:(B) mm 106,00 |
| CC Two Window-Type Steel Cages, Flangeless Inner Ring And Guide Ring Centered On The Inner Ring |
| Einzelgewicht in (kg): 53.2 |
| Innenmaße:(d) Zoll 11.0236 |
| Innenmaße:(d) mm 280,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp S – Stahl- oder Standardkäfig |
| Präzision Standardpräzision |
| Schmierungsoptimierung W33 – Schmiernut und 3 Löcher |
| Schwingsiebausführung Keine Schwingsiebausführung |
| W33 Lubrication Groove And Three Holes In Bearing Outer Ring |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| 106 mm Breite |
| 16.7 mm Breite der Umfangsnut |
| 280 mm Bohrungsdurchmesser |
| 420 mm Außendurchmesser |
| 9 mm Durchmesser der Schmierbohrung |
| Anzahl der Reihen 2 |
| Außendurchmesser 420 mm |
| Befestigungsfunktion, Lageraußenring Ohne |
| Bohrungsdurchmesser 280 mm |
| Bohrungstyp Zylindrisch |
| Breite 106 mm |
| Breite der Umfangsnut: b: 16.7 mm |
| Candidate for remanufacturing Ja |
| Durchmesser der Schmierbohrung: K: 9 mm |
| Dynamische Tragzahl 1 797 kN |
| Dynamische Tragzahl: 1 797 kN |
| Einzelgewicht 50 kg |
| Grenzdrehzahl 1 600 r/min |
| Käfig Blech |
| Nachschmierfunktion Für |
| Radiale Lagerluft: CN |
| Referenzdrehzahl 1 300 r/min |
| SKF Leistungsklasse SKF Explorer |
| Schmierstoff Kein(e/r) |
| Schulter-/Eindrehungsdurchmesser des Außenrings: ≈380 mm |
| Schulterdurchmesser des Innenrings: ≈315 mm |
| Statische Tragzahl 2 850 kN |
| Statische Tragzahl: 2 850 kN |
| Tolerance class for dimensions Normal |
| Tolerance class for run-out P5 |
| Toleranzklasse Normal |
| UNSPSC-Code 31171510 |
| eClass-Code 23-05-09-11 |
| max.3 mm Radius der Rundung |
| max.405 mm Durchmesser der Gehäuseanlauffläche |
| min.295 mm Durchmesser der Wellenanlauffläche |
| min.4 mm Kantenabstand |
| ≈315 mm Schulterdurchmesser des Innenrings |
| ≈380 mm Schulter-/Eindrehungsdurchmesser des Außenrings |
Herstellerinformationen
SKF ist auch unter dem Namen VFK bekannt und ist mit einem weitreichenden Produkt- und Servicesortiment auf die Bereiche Wälzlager, Dichtungen, Schmierung, Mechatronik und die damit verbundene Dienstleistungen spezialisiert. SKF wurde 1907 in Schweden gegründet und beschäftigt circa 50.000 Mitarbeiter weltweit.
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express Saver | 5,99 € ab 99 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,49 € ab 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,99 € unter 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express | 19,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| UPS Wochenend Express | Auf Anfrage | Zustellung bis 12 Uhr Samstag | Freitag bis 19 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Konditionen Österreich, Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen & Verbraucher |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Gerne unterbreiten wir Ihnen ein Angebot und beantworten Ihnen alle Fragen zu unserem Sortiment. Hierzu freuen wir uns über Ihre E-Mail an kundenservice@motionparts.de.
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
