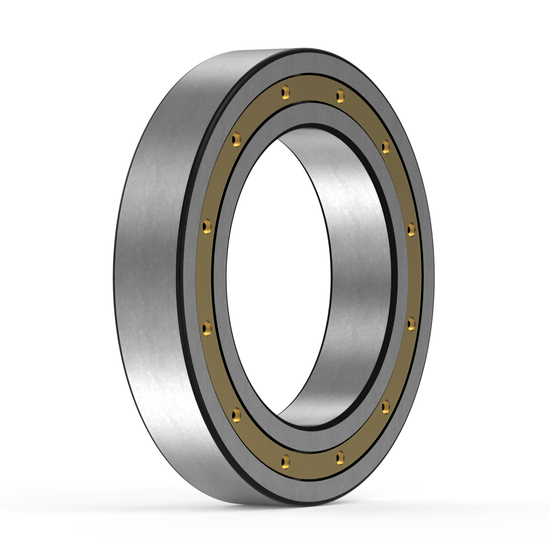

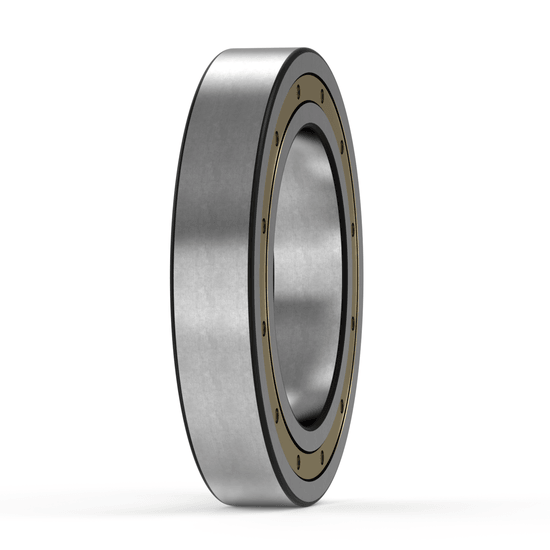

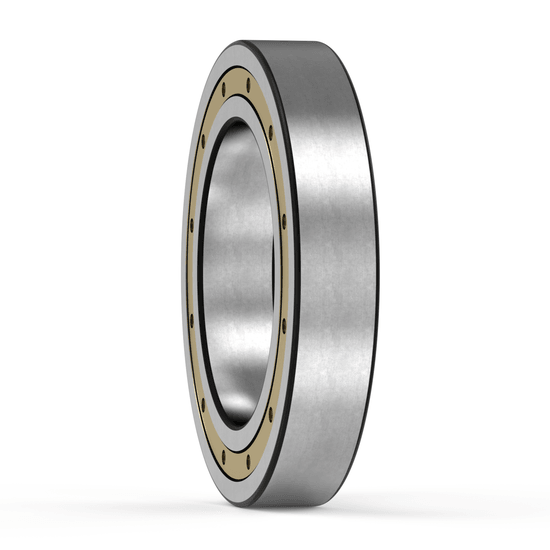

6013-M FAG
Rillenkugellager von FAG
65 x 100 x 18 mm (dxDxb)
107,99€
Sie erhalten 128 Motionparts Bonuspunkte.
Ohne Login gewerblich & privat bestellbar.
Unser Kundenservice berät Sie gerne.
Verwandte Produktgruppen
6013 Kugellager Alle Produkte COL1 FAG Kugellager FAG Lager FAG Rillenkugellager FAG Wälzlager Kugellager Kugelrollenlager MC Products Radial-Kugellager Rillenkugellager Rollenkugellager Verfügbare Artikel Wälzlager
Nachsetzzeichen
| M = Messingkäfig |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| EAN: 4012801273770 |
| Hersteller: FAG |
| Produkttyp: Rillenkugellager |
| Schmierung: Standard-Schmierstoff |
| Synonym: 0190935940000 |
| Typenkennzeichnung: 6013-M FAG |
| Außendurchmesser: 100 mm |
| Außenring: ohne Flansch/Nut |
| Berechnungsfaktor: 15,7 |
| Bezugsdrehzahl: 7.100 1/min |
| Bohrung: zylindrische Bohrung |
| Bohrungsdurchmesser: 65 mm |
| Breite: 18 mm |
| Dichtung: keine, offenes Lager |
| Gewicht: 515 Gramm |
| Grenzdrehzahl: 12.400 1/min |
| Herstellermaterialnummer: 019093594-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 65 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Messingkäfig |
| Lagerluft: normale Radiallagerluft |
| Material: Standard-Wälzlagerstahl |
| Stromisolierung: keine |
| Temperaturbereich: -20 bis +150 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 1090 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 3.9370 |
| Außenmaße:(D) mm 100,00 |
| Begrenzungsdrehzahl (n G) "12400.0000" |
| Bohrung C – Zylindrische Bohrung |
| Breitenmaße:(B) Zoll 0.7087 |
| Breitenmaße:(B) mm 18,00 |
| Breitenmaße:(b) mm 18,00 |
| ECLASS number 23-05-08-01 |
| ECLASS2 number 23-05-08-01 |
| Einzelgewicht in (kg): 0.515 |
| Externe Modifikation Keine Externe Modifikation |
| Grundstatische Tragzahl, radial (C 0r) "25000.0000" |
| Innenmaße:(d) Zoll 2.5591 |
| Innenmaße:(d) mm 65,00 |
| Interne Radialluft Cn Normale Innenluft |
| Käfigtyp M – Messingkäfig |
| M Solid Brass Cage, Ball-Guided |
| Medias beschreibung Rillenkugellager 60..-M, 1-reihig, vgl. DIN 625-1 |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 32500 |
| Radial Static Load Rating C0r (N) 25000 |
| Referenzdrehzahl (n ϑr) "7100.0000" |
| Spezialbehandlung Keine Spezialbehandlung |
| Wärmestabilisierung Keine Wärmestabilisierung - Temperaturen bis 120°C |
| B 18 mm Breitenmaße: |
| Betriebstemperatur max.: 150 °C |
| Betriebstemperatur min.: -30 °C |
| Borddurchmesser des Außenrings: 88,8 mm |
| Borddurchmesser des Innenrings: 76,2 mm |
| C 0r 25.000 N Statische Tragzahl, radial |
| C r 32.500 N Dynamische Tragzahl, radial |
| C ur 1.300 N Ermüdungsgrenzbelastung, radial |
| D 1 88,8 mm Borddurchmesser des Außenrings |
| D 100 mm Außendurchmesser |
| D 2 91,52 mm Kaliberdurchmesser des Außenrings |
| D a max 94 mm Maximaler Durchmesser der Gehäuseschulter |
| Dynamische Tragzahl, radial: 32.500 N |
| Ermüdungsgrenzbelastung, radial: 1.300 N |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Maximaler Durchmesser der Gehäuseschulter: 94 mm |
| Maximaler Hohlkehlradius: 1 mm |
| Minimaler Durchmesser der Wellenschulter: 71 mm |
| Minimaler Kantenabstand: 1,1 mm |
| Statische Tragzahl, radial: 25.000 N |
| T max 150 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| d =1 76,225 mm Borddurchmesser des Innenrings |
| d =65 mm Bohrungsdurchmesser |
| d =a min 71 mm Minimaler Durchmesser der Wellenschulter |
| f 0 15,7 Berechnungsfaktor |
| n G 12.400 1/min Grenzdrehzahl |
| n ϑr 7.100 1/min Bezugsdrehzahl |
| r a max 1 mm Maximaler Hohlkehlradius |
| r min 1,1 mm Minimaler Kantenabstand |
| ≈m 0,511 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
| Bezeichnung | Hersteller | Bestand | Lieferzeit |
|---|---|---|---|
| 6013 | ZEN | 79 | Sofort lieferbar |
| 6013.FT150 | SNR | 8 | Sofort lieferbar |
| 6013 NR | NTN | 27 | Sofort lieferbar |
| 6013 NRC3 | NTN | 13 | Sofort lieferbar |
| 6013 ZZNR/2AS | NTN | 29 | Sofort lieferbar |
| 6013-2RS2 | NKE | 142 | Sofort lieferbar |
| 6013-2RS2-C3 | NKE | 64 | Sofort lieferbar |
| 6013-NR | NKE | 7 | Sofort lieferbar |
| 6013 DDUNR | NSK | 14 | Sofort lieferbar |
| 6013 ZNR | NSK | 4 | Sofort lieferbar |
| 6013 C3 | NTN | 20 | Sofort lieferbar |
| 6013 LLB/5K | NTN | 176 | Sofort lieferbar |
| 6013 LLBC3/5K | NTN | 151 | Sofort lieferbar |
| 6013 LLU/5K | NTN | 42 | Sofort lieferbar |
| 6013 LLUC3/5K | NTN | 173 | Sofort lieferbar |
| 6013 ZZ/5K | NTN | 24 | Sofort lieferbar |
| 6013 ZZC3/5K | NTN | 6 | Sofort lieferbar |
| 6013 | NTN | 162 | Sofort lieferbar |
| 6013-2RSR-C3 | FAG | 404 | Sofort lieferbar |
| 6013 | SKF | 111 | Sofort lieferbar |
| 6013-2Z/C3 | SKF | 199 | Sofort lieferbar |
| 6013-RSR | FAG | 29 | Sofort lieferbar |
| 6013 | NKE | 34 | Sofort lieferbar |
| 6013-2Z | NKE | 1 | Sofort lieferbar |
| 6013/C3 | SKF | 82 | Sofort lieferbar |
| 6013-2Z | SKF | 346 | Sofort lieferbar |
| 6013 | FAG | 82 | Sofort lieferbar |
| 6013-C3 | FAG | 659 | Sofort lieferbar |
| 6013-Z | FAG | 27 | Sofort lieferbar |
| 6013-2Z | FAG | 18 | Sofort lieferbar |
| 6013-2Z-C3 | FAG | 153 | Sofort lieferbar |
| 6013-2RSR | FAG | 25 | Sofort lieferbar |
| 6013-2RS1 | SKF | 34 | Sofort lieferbar |
| 6013 | TIM | 30 | Sofort lieferbar |
| 6013-C3 | TIM | 49 | Sofort lieferbar |
| 6013-ZZ | TIM | 32 | Sofort lieferbar |
| 6013-ZZ-C3 | TIM | 60 | Sofort lieferbar |
| 6013 NR/C3 | SKF | 3 | Sofort lieferbar |
| 6013/DFC125 | SKF | 2 | Sofort lieferbar |
| 6013-2RS | ZEN | 9 | Sofort lieferbar |
| 6013-2Z | ZEN | 3 | Sofort lieferbar |
| 6013-Z-C3 | FAG | 12 | Sofort lieferbar |
| 6013-2Z/C3GJN | SKF | 4 | Sofort lieferbar |
| 6013 VVC3 | NSK | 46 | Sofort lieferbar |
| 6013 VV | NSK | 73 | Sofort lieferbar |
| 6013 C3 | NSK | 1 | Sofort lieferbar |
| 6013-TB-P6-C3 | FAG | 54 | Sofort lieferbar |
| 6013/C4 | SKF | 20 | Sofort lieferbar |
| 6013 NR | SKF | 6 | Sofort lieferbar |
| 6013-RS1 | SKF | 6 | Sofort lieferbar |
| 6013-Z/C3 | SKF | 1 | Sofort lieferbar |
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express Saver | 5,99 € ab 99 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,49 € ab 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,99 € unter 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express | 19,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| UPS Wochenend Express | Auf Anfrage | Zustellung bis 12 Uhr Samstag | Freitag bis 19 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Konditionen Österreich, Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen & Verbraucher |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Gerne unterbreiten wir Ihnen ein Angebot und beantworten Ihnen alle Fragen zu unserem Sortiment. Hierzu freuen wir uns über Ihre E-Mail an kundenservice@motionparts.de.
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
Handelt es sich bei den angebotenen Artikeln um Originalware?
Ja, all unsere Artikel sind Originalware. Um dies sicherzustellen, unterliegen unsere Produkte strengen Eingangskontrollen. Somit können wir die Authentizität aller Artikel garantieren. Beim Bezug von Hören Stückzahlen kann es vorkommen, dass Artikel entweder in Umverpackungen oder in Schweißverpackungen geliefert werden. Sofern sie die Originalverpackung des Herstellers benötigen, bitten wir Sie mit uns vor Kauf Kontakt aufzunehmen.
Ich suche einen Artikel, finde diesen aber nicht. Wie kann ich hierzu Hilfe erhalten?
Kontaktieren Sie hierzu gerne unseren Kundensupport unter kundenservice@motionparts.de. gerne können Sie uns ein Bild des zu beschaffenden teils oder jegliche andere Informationen zukommen lassen. Bitte stellen Sie sicher dass sie in Ihrer Anfrage möglichst viele Informationen angeben.
Wie schnell erhalte ich meine Ware nach Aufgabe der Bestellung?
Dies hängt davon ab, wann sie die Ware bestellt haben und mit welchem Lieferdienst diese geliefert werden sollen. Jetzt zu helfen Ihnen unsere Versanddeadlines unter dem Versand Tab weiter. Diese liefern Aufschluss darüber, wann sie mit welchem Lieferdienst idealerweise, bestellen, um Ihre Ware schnellstmöglich zu erhalten.
Kann ich meine Ware wieder zurücksenden?
Selbstverständlich können Sie Ihre Bestellung zurücksenden. Privatkunden steht eine gesetzliche Widerrufsfrist zu. Innerhalb dieser können Sie die Ware kostenlos zurückschicken. Darüber hinaus erlauben wir Rücksendungen auch länger, wenn diese den Bedingungen unserer AGB-Regelungen hierzu entsprechen.
Auch Firmenkunden können ihre Artikel zurückschicken. Hierbei heben wir aufgrund der häufig großen Kosten gegebenenfalls eine Wiedereinlagerungsgebühr.
Detaillierte Informationen hierzu finden Sie unter dem Menüpunkt Widerrufsrecht in der Fußzeile.
Es sind nicht ausreichend Produkte auf Lager. Wie kann eine höhere Stückzahl beziehen?
Gerne können Sie uns hierzu kontaktieren. In der Regel haben wir weitere Stückzahlen im Lager oder können diese Hersteller nahe beziehen.
Gibt es einen Mengenrabatt?
In der Tat gewähren wir für größere Bestellungen einen Mengenrabatt. Dieser richtet sich nach dem Bestellvolumen der Bestellung, sowie der Bestell Historie in der Vergangenheit.
Kann ich Artikel auch in Bochum abholen?
In der Regel gewähren wir eine selbst Abholung. In letzter Zeit konnten wir diesen Service aufgrund von Krankheit und der pandemischen Lage jedoch nicht anbieten. Bitte fragen Sie diese Leistung über unseren Service an.
Wie kann ich meine MP Bonuspunkte einlösen? Gegen welche Prämien kann ich diese einlösen?
Unsere Bonuspunkte können Sie gegen Shopartikel oder Amazonartikel einlösen. Diese beschaffen wir im Fall der Einlösung für sie. bitte kontaktieren Sie uns hierzu über unseren Kundenservice.
