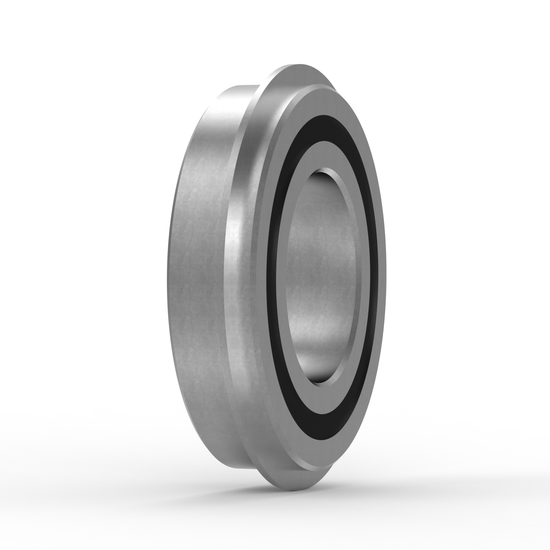

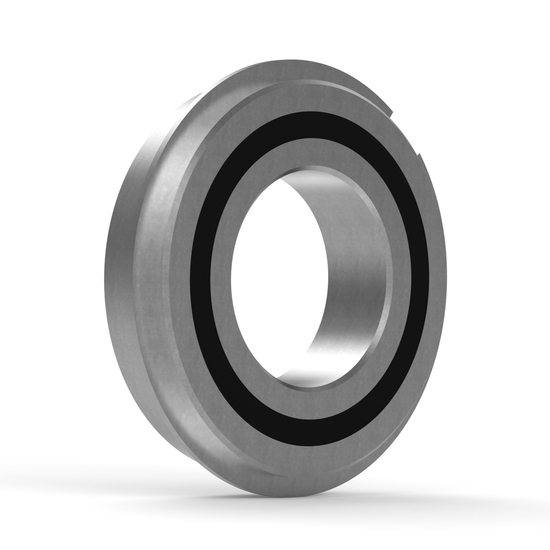

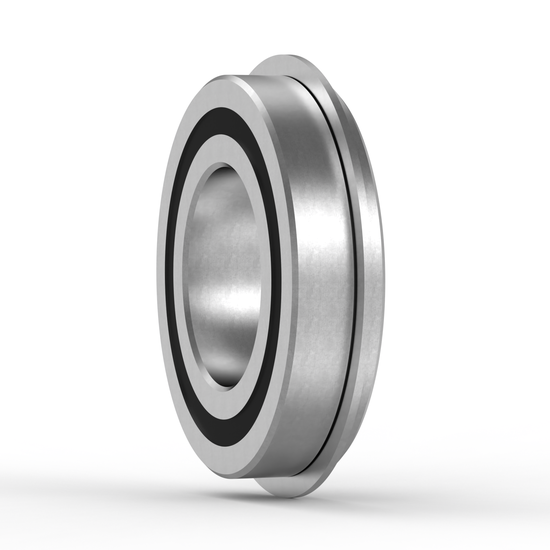

6206 LLUNR/5K NTN
Rillenkugellager von NTN
Frage zum Artikel?
30 x 62 x 16 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 206 | min. 1% | |
| 413 | min. 2% | |
| 619 | min. 3% |
Nachsetzzeichen
| /5K = Fett Multemp SRL |
| LLU = Dichtscheiben beidseitig |
| NR = Nut und Sicherrungsring im Außenring |
Technische Basisdaten
| Außendurchmesser: 62 mm |
| Außenring: Ringnut mit Sprengring im Außenring |
| Breitenmaße: B - des Lagers/Innenrings 16 mm |
| Bohrung: zylindrische Bohrung |
| Breite: 16 mm |
| Dichtung: beidseitig schleifende Dichtung |
| EAN: 4547359564402 |
| Gewicht: 204 Gramm |
| Hersteller: NTN |
| Herstellungsland: Auf Anfrage |
| Innendurchmesser: 30 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Masse: 0,199 kg |
| Material: Standard-Wälzlagerstahl |
| Stromisolierung: keine |
| Temperaturbereich: -20 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 1090 |
| Breitenmaße: b max - Maximale der Nut 2,2 mm |
Erweiterte technische Daten
| C - Dynamische Tragzahl 21,6 kN |
| C0 - Statische Tragzahl 11,3 kN |
| Ca max - Maximale Position des Gehäuseabsatzes 4,98 mm |
| Ca min - Minimale Position des Gehäuseabsatzes 4,67 mm |
| Cu - Ermüdungsgrenzbelastung 0,795 kN |
| D - Außendurchmesser 62 mm |
| D3 - Maximaler Nutgrunddurchmesser 59,61 mm |
| D4 max - Maximaler Außendurchmesser bei montiertem Sprengring 67,7 mm |
| Da max - Maximaler Schulterdurchmesser AR 57 mm |
| Db min - Min. Durchmesser des Gehäuseabsatzes im Bereich des Sprengrings 68,5 mm |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Nlim - Grenzdrehzahl mit Fettschmierung: 7300 tr/min |
| Radiallagerluftklasse CN |
| Referenz des Sicherungsringes R62 |
| Tmax - Max Betriebstemperatur 110 °C |
| Tmin - Min Betriebstemperatur -25 °C |
| a max - Maximale Position der Nut 3,28 mm |
| a min - Min-Position Nut 3,07 mm |
| b min - Min-Nutbreite 1,9 mm |
| d =- Innendurchmesser 30 mm |
| da max - Maximaler Schulterdurchmesser IR 39 mm |
| da min - Minimaler Schulterdurchmesser IR 35 mm |
| f - Dicke des Sprengrings 1,7 mm |
| f0 - Koeffizient 13.8 |
| r0 max - Maximaler Radius der Sprengringnut 0,6 mm |
| rNa max - Maximaler Hohlkehlradius am Gehäuseabsatz 0,5 mm |
| rNs - Minimaler Rundungsradius 0,5 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse 1 mm |
| rs - Minimaler Rundungsradius 1 mm |
Herstellerinformationen
NTN SNR EUROPE baut, entwirft und stellt seine Produkte selbst her. NTN sowie auch SNR setzen in verschiedenen Bereichen der Industrie neue Maßstäbe. Angefangen bei der Entwicklung bietet NTN SNR Europe ein äußerst breit orientiertes Portfolio an Produkten und Dienstleistungen, die darauf abzielen die kundenseitige Nutzung und Anwendung seitens der Kunden so effizient wie möglich zu gestalten.
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
