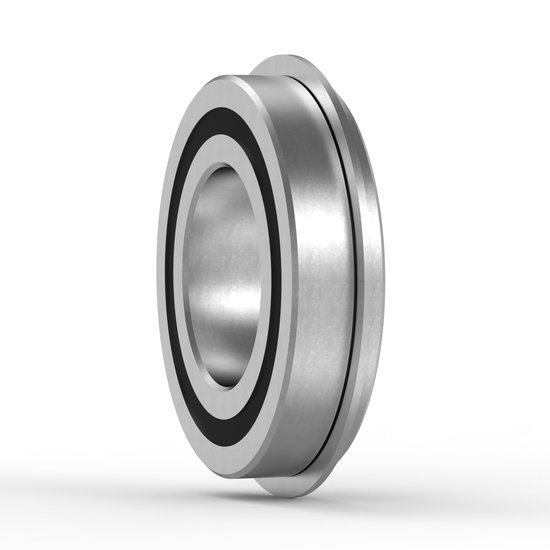

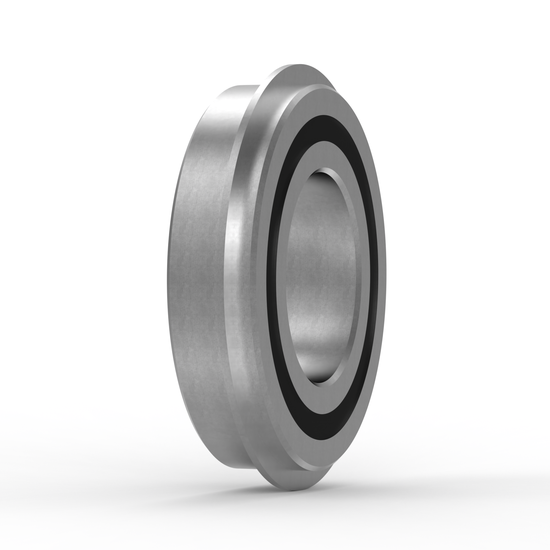

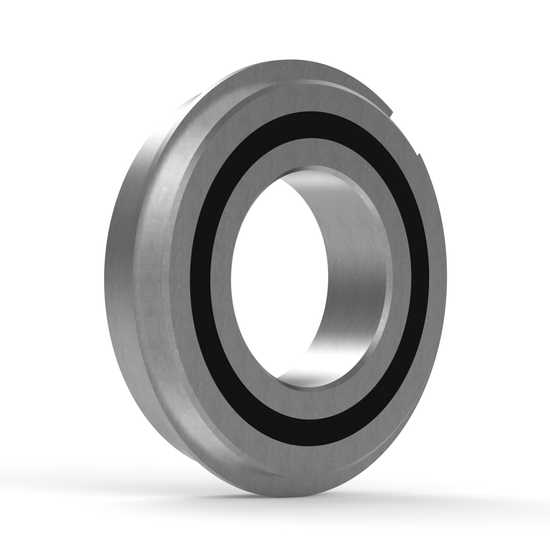

6306LLUNR/2AS NTN
Rillenkugellager von NTN
30 x 72 x 19 mm (dxDxb)
19,76€
Sie erhalten 23 Motionparts Bonuspunkte.
Ohne Login gewerblich & privat bestellbar.
Unser Kundenservice berät Sie gerne.
Verwandte Produktgruppen
6306 Kugellager Alle Produkte COL2 Kugellager Kugelrollenlager MC Products NTN Kugellager NTN Lager NTN Rillenkugellager NTN Wälzlager NTN Wälzlager Radial-Kugellager Rillenkugellager Rollenkugellager Verfügbare Artikel Wälzlager
Nachsetzzeichen
| /2AS = Fett Shell Alvania S2 |
| LLU = Dichtscheiben beidseitig |
| NR = Nut und Sicherrungsring im Außenring |
Technische Basisdaten
| Außendurchmesser: 72 mm |
| Außenring: Ringnut mit Sprengring im Außenring |
| Breitenmaße: B - des Lagers/Innenrings 19 mm |
| Bohrung: zylindrische Bohrung |
| Breite: 19 mm |
| Dichtung: beidseitig schleifende Dichtung |
| EAN: 4547359575514 |
| Gewicht: 357 Gramm |
| Hersteller: NTN |
| Herstellungsland: Japan |
| Innendurchmesser: 30 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Stahlblechkäfig |
| Lagerluft: normale Radiallagerluft |
| Masse: 0,36 kg |
| Material: Standard-Wälzlagerstahl |
| Stromisolierung: keine |
| Temperaturbereich: -20 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
| Zolltarifnummer: 8482 1090 |
| Breitenmaße: b max - Maximale der Nut 2,2 mm |
Erweiterte technische Daten
| C - Dynamische Tragzahl 29,5 kN |
| C0 - Statische Tragzahl 15 kN |
| Ca max - Maximale Position des Gehäuseabsatzes 4,98 mm |
| Ca min - Minimale Position des Gehäuseabsatzes 4,67 mm |
| Cu - Ermüdungsgrenzbelastung 1,14 kN |
| D - Außendurchmesser 72 mm |
| D3 - Maximaler Nutgrunddurchmesser 68,81 mm |
| D4 max - Maximaler Außendurchmesser bei montiertem Sprengring 78,6 mm |
| Da max - Maximaler Schulterdurchmesser AR 65,5 mm |
| Db min - Min. Durchmesser des Gehäuseabsatzes im Bereich des Sprengrings 80 mm |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Nlim - Grenzdrehzahl mit Fettschmierung: 6600 tr/min |
| Radiallagerluftklasse CN |
| Referenz des Sicherungsringes R72 |
| Tmax - Max Betriebstemperatur 110 °C |
| Tmin - Min Betriebstemperatur -25 °C |
| a max - Maximale Position der Nut 3,28 mm |
| a min - Min-Position Nut 3,07 mm |
| b min - Min-Nutbreite 1,9 mm |
| d =- Innendurchmesser 30 mm |
| da max - Maximaler Schulterdurchmesser IR 43 mm |
| da min - Minimaler Schulterdurchmesser IR 36,5 mm |
| f - Dicke des Sprengrings 1,7 mm |
| f0 - Koeffizient 13.3 |
| r0 max - Maximaler Radius der Sprengringnut 0,6 mm |
| rNa max - Maximaler Hohlkehlradius am Gehäuseabsatz 0,5 mm |
| rNs - Minimaler Rundungsradius 0,5 mm |
| ra max - Maximaler Rundungsradius von Welle und Gehäuse 1 mm |
| rs - Minimaler Rundungsradius 1,1 mm |
Herstellerinformationen
NTN SNR EUROPE baut, entwirft und stellt seine Produkte selbst her. NTN sowie auch SNR setzen in verschiedenen Bereichen der Industrie neue Maßstäbe. Angefangen bei der Entwicklung bietet NTN SNR Europe ein äußerst breit orientiertes Portfolio an Produkten und Dienstleistungen, die darauf abzielen die kundenseitige Nutzung und Anwendung seitens der Kunden so effizient wie möglich zu gestalten.
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express Saver | 5,99 € ab 99 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,49 € ab 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express Saver | 9,99 € unter 25 € Bestellwert | I.d.R. am nächsten Arbeitstag | Montags - Freitags bis 20 Uhr |
| UPS Express | 19,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| UPS Wochenend Express | Auf Anfrage | Zustellung bis 12 Uhr Samstag | Freitag bis 19 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Konditionen Österreich, Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | Kostenlos | Nach Absprache in 44797 Bochum | Montags - Freitags bis 14 Uhr |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Pro Paket gilt ein gesamt Maximalgewicht von 29 Kilogramm. Darüber hinaus können Versandgebühren mehrmals berechnet werden.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen & Verbraucher |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Gerne unterbreiten wir Ihnen ein Angebot und beantworten Ihnen alle Fragen zu unserem Sortiment. Hierzu freuen wir uns über Ihre E-Mail an kundenservice@motionparts.de.
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
