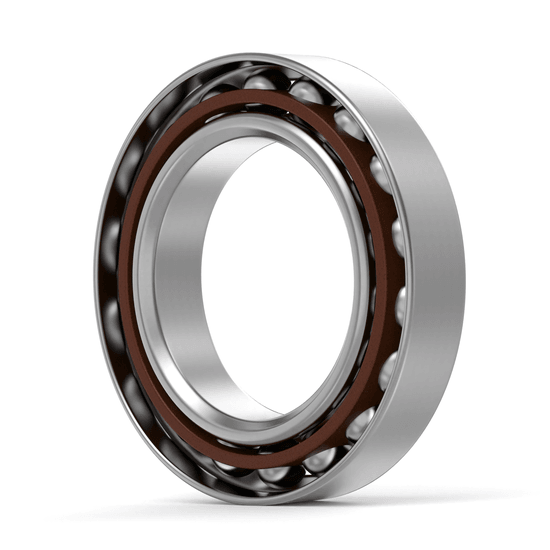

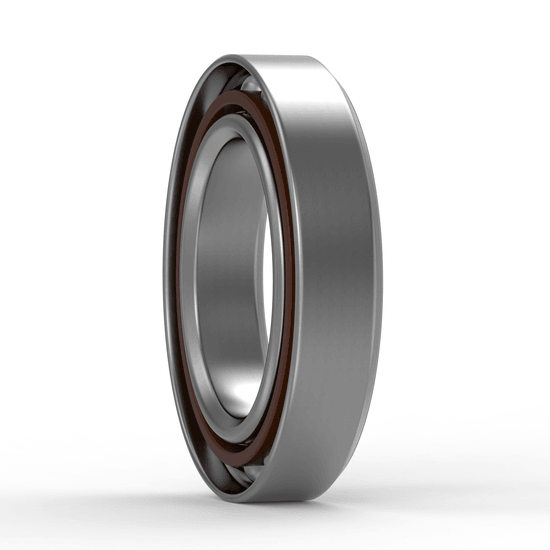

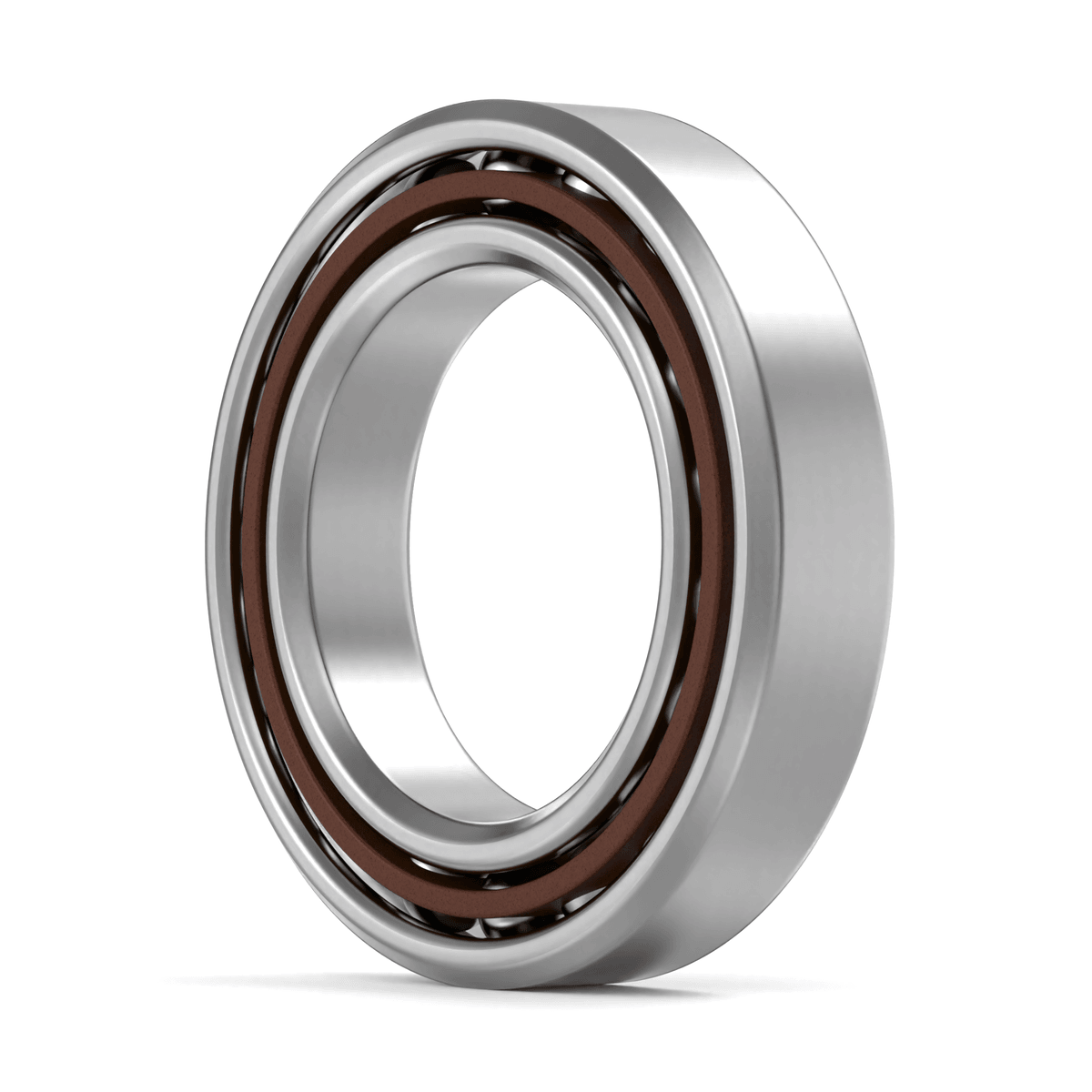

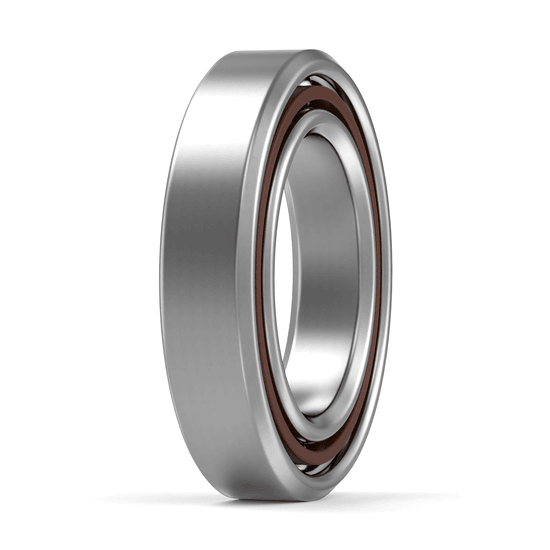

B7012-E-T-P4S-UL FAG
Spindellager von FAG
Frage zum Artikel?
60 x 95 x 18 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 8 | min. 1% | |
| 17 | min. 2% | |
| 25 | min. 3% |
Nachsetzzeichen
| E = Druckwinkel 25° |
| UL = leichte Vorspannung |
| P4S = Toleranzklasse P4S, FAG-Standard besser als P4 bis DIN 629 |
| T = Laminierter Stoffkäfig |
Technische Basisdaten
| Abdichtung: Keine Abdichtung |
| Hersteller: FAG |
| Produkttyp: Schrägkugellager |
| Schmierung: Standard-Schmierstoff |
| Synonym: 7012ACDGA/P4A |
| Typenkennzeichnung: B7012E.T.P4S.UL FAG |
| Anordnung: einzelnes Universallager |
| Außendurchmesser: 95 mm |
| Bohrungsdurchmesser: 60 mm |
| Breite: 18 mm |
| Dichtung: keine, offenes Lager |
| Druckwinkel: 25 Grad |
| Druckwinkel: 25 ° |
| EAN: 4012801167383 |
| Gewicht: 400 Gramm |
| Herstellermaterialnummer: 019151268-0000 |
| Herstellungsland: Deutschland |
| Innendurchmesser: 60 mm |
| Kugelreihen: einreihiges Lager |
| Käfig: Hartgewebekäfig |
| Material: Standard-Wälzlagerstahl |
| Schmierbohrung: ohne Schmierbohrung |
| Schmierung: konserviert |
| Temperaturbereich: -30 bis +100 °C |
| Toleranzklasse: Maßgenauigkeit P4/ABEC 7, Laufgenauigkeit P2/ABEC 9 |
| Vorspannung: leichte Vorspannung |
| Zolltarifnummer: 8482 1090 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 3.7402 |
| Außenmaße:(D) mm 95,00 |
| Axialluft/Vorspannung UL – Universaldesign für Montage als Paar, Lagerpaar mit leichter Vorspannung in O- und X-Anordnung |
| Breitenmaße:(B) Zoll 0.7087 |
| Breitenmaße:(B) mm 18,00 |
| Druckwinkel 25 Grad |
| E 25° Contact Angle |
| Einzelgewicht in (kg): 0.4 |
| Innenmaße:(d) Zoll 2.3622 |
| Innenmaße:(d) mm 60,00 |
| Käfigtyp TB – Hartfaserkäfig |
| P4S Boundary Dimensions ISO 4, Abec-7, Running Accuracy ISO 2, Abec-9 |
| Paarung G – Universelle Paarung |
| Präzision P4S Präzision (Höher als P4) |
| T Textile Laminated Phenolic Resin, Outer Ring Guided. The Cage Is Suitable For Long-Term Operation At Temperatures Up To 100°C |
| UL Single Bearing, Universal, Light Preload |
| Abhebekraft leicht: 864 N |
| Abhebekraft mittel: 3.221 N |
| Abhebekraft schwer: 7.045 N |
| Abstand Druckkegelspitze: 27,1 mm |
| Anlagedurchmesser Wellenschulter Passung: h12 |
| Anlagedurchmesser Wellenschulter: 67 mm |
| Anlagedurchmesser des Außenringes Passung: H12 |
| Anlagedurchmesser des Außenringes: 88 mm |
| Axiale Steifigkeit leicht: 147 N/µm |
| Axiale Steifigkeit mittel: 239 N/µm |
| Axiale Steifigkeit schwer: 326 N/µm |
| B 18 mm Breitenmaße: |
| Betriebstemperatur max.: 100 °C |
| Betriebstemperatur min.: -30 °C |
| C 0r 22.600 N Statische Tragzahl, radial |
| C r 38.000 N Dynamische Tragzahl, radial |
| C ur 2.390 N Ermüdungsgrenzbelastung, radial |
| D 95 mm Außendurchmesser |
| D a 88 mm Anlagedurchmesser des Außenringes |
| D a H12 Anlagedurchmesser des Außenringes Passung |
| Dynamische Tragzahl, radial: 38.000 N |
| E tk max 74,5 mm Maximaler Einspritzteilkreis |
| E tk min 70,9 mm Minimaler Einspritzteilkreis |
| E tk1 max 74,5 mm Maximaler Einspritzteilkreis |
| E tk1 min 70,9 mm Minimaler Einspritzteilkreis |
| Ermüdungsgrenzbelastung, radial: 2.390 N |
| F V H 2.259 N Vorspannkraft schwer |
| F V L 297 N Vorspannkraft leicht |
| F V M 1.069 N Vorspannkraft mittel |
| Grenzdrehzahl für Fettschmierung: 13.000 1/min |
| Grenzdrehzahl für Öl-Schmierung: 20.000 1/min |
| K aE H 7.045 N Abhebekraft schwer |
| K aE L 864 N Abhebekraft leicht |
| K aE M 3.221 N Abhebekraft mittel |
| Material der Wälzkörper: Standard-Wälzlagerstahl |
| Maximaler Einspritzteilkreis: 74,5 mm |
| Maximaler Freistichradius: 0,6 mm |
| Maximaler Freistichradius: 1 mm |
| Minimaler Einspritzteilkreis: 70,9 mm |
| Minimaler Kantenabstand: 1,1 mm |
| Statische Tragzahl, radial: 22.600 N |
| T max 100 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| Vorspannkraft leicht: 297 N |
| Vorspannkraft mittel: 1.069 N |
| Vorspannkraft schwer: 2.259 N |
| a 27,1 mm Abstand Druckkegelspitze |
| c a H 326 N/µm Axiale Steifigkeit schwer |
| c a L 147 N/µm Axiale Steifigkeit leicht |
| c a M 239 N/µm Axiale Steifigkeit mittel |
| d =60 mm Bohrungsdurchmesser |
| d =a 67 mm Anlagedurchmesser Wellenschulter |
| d =a h12 Anlagedurchmesser Wellenschulter Passung |
| n G Grease 13.000 1/min Grenzdrehzahl für Fettschmierung |
| n G Oil 20.000 1/min Grenzdrehzahl für Öl-Schmierung |
| r 1 min 1,1 mm Minimaler Kantenabstand |
| r a max 1 mm Maximaler Freistichradius |
| r a1 max 0,6 mm Maximaler Freistichradius |
| r min 1,1 mm Minimaler Kantenabstand |
| α 25 ° Druckwinkel |
| ≈m 0,388 kg Einzelgewicht |
Herstellerinformationen
Die Produkte der Fabrikate INA und FAG werden seit 1949 beziehungsweise seit 1905 von der deutschstämmigen Schaeffler AG mit Sitz in Herzogenaurach produziert. INA seht als Abkürzung für „Industrie-Nadellager“, welche Zur Zeiten der Gründung von Georg Schaeffler erstmals entwickelt wurden. Das Kürzel FAG entstammt dem Titel, „Fischers automatische Gussstahlkugelfabrik“. Es ist der Titel eines ebenfalls deutschen Betriebes, der unter Friedrich Fischer zur Entwicklung der Wälzlager-Industrie beitrug. Das Unternehmen ist seit Ende des 20. Jahrhunderts Teil der Schaeffler Gruppe.
Bitte Beachten Sie unsere Sonderkonditionen für den Versand von Lineartechnik
Versandkonditionen Deutschland & Österreich
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| Abholung auf Anfrage | 3€ | 44797 Bochum | Montags - Freitags bis 18 Uhr |
| DHL Standard | 6,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 5,98 € ab 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| DHL Standard | 3,99 € ab 99 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 25,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
| DHL Express | 32,10 € | Am nächsten Arbeitstag | Montags - Freitags bis 16 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Konditionen Polen, Tschechien, Ungarn, Frankreich, Belgien, Niederlande, Italien, Dänemark, Slowenien
| Versandart | Kosten inklusive MwSt.* | Lieferzeit & Zustellung | Letztmögliche Bestellzeit |
| DHL Standard | 10,99 € unter 25 € Bestellwert | I.d.R. 1-2 Arbeitstage | Montags - Freitags bis 16:30 Uhr |
| UPS Express | 29,90 € | Bis 12 Uhr am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
| DHL Express | 39,99 € | Am nächsten Arbeitstag | Montags - Freitags bis 15 Uhr |
* Ab 30 Kilogramm werden Versandkosten mehrmals berechnet.
Kurierversand für taggleiche oder tagfolgende Lieferung
| Umkreis (Luftlinie - Basispostleitzahl: 44797, Bochum) | Kosten (Kurier Express) |
| bis 50km | 55€ |
| bis 80km | 80€ |
| bis 120km | 115€ |
| bis 180km | 165€ |
| bis 240km | 195€ |
| bis 300km | 235€ |
| über 300km | Auf Anfrage |
Zahlungsarten
Unsere Zahlungsoptionen bei Bestellung in unserem Shop. Die gewünschte Methode wird nach Angabe Ihrer Rechnungs- und Lieferanschrift abgefragt.
| Zahlungsart | Verfügbarkeit |
| Kauf auf Rechnung | ✓ Für Unternehmen |
| Klarna | ✓ Für Unternehmen & Verbraucher |
| Paypal | ✓ Für Unternehmen & Verbraucher |
| American Express | ✓ Für Unternehmen & Verbraucher |
| Visa | ✓ Für Unternehmen & Verbraucher |
| Mastercard | ✓ Für Unternehmen & Verbraucher |
Verlgeichstabelle unserer Kugellager & Rollenlager Bezeichnungen
Die auf dieser Seite gezeigte Nachsetzzeichenumschlüsselungsliste soll Ihnen helfen, die gängigsten Nachsetzzeichen von Radiallagern der verschiedenen Hersteller untereinander umzuschlüsseln. Wenn Sie in der folgenden Tabelle das Zeichen »•« sehen, bedeutet dies, dass das entsprechende Nachsetzzeichen – sofern überhaupt verfügbar – vom Hersteller nicht explizit ausgewiesen wird. Mit einem Gedankenstrich »–« versehene Nachsetzzeichen werden nicht gefertigt.
| Merkmal | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Allgemein | 1 / 2 Deckscheibe(n) | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 Dichtscheibe(n) | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 reibungsarme Dichtung(en) | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 berührungsfreie Dichtung(en) | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| erhöhte Lagerluft | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Zylinderrollenlager | Kunststoffkäfig | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Stahlkäfig | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Messingkäfig | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| verstärkte Innenkonstruktion | E, EX | E | E | E | E | EC | E | – | ||
| Pendelrollenlager | Kunststoffkäfig | TVPB | – | – | H | – | – | – | – | |
| Stahlkäfig | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Messingkäfig | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Schmiernut & -bohrungen | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| verstärkte Innenkonstruktion | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Schwingsieblagerausführung | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendelkugellager | Kunststoffkäfig | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Stahlkäfig | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Messingkäfig | M | – | – | M | M | M | M | – | ||
| Kegelrollenlager(metrisch) | geänderte Innenkonstruktion | A | – | – | HR... | – | A | A, C, V | – | |
| vergrößerter Druckwinkel | B | – | B | C, D | C | B | B | – | ||
| ISO Außenmaße | X | J | X | X | X, U | X | X | – | ||
| Rillenkugellager | Kunststoffkäfig | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Hartgewebekäfig | TB | – | TB | – | – | – | – | PEEK | ||
| Stahlkäfig | • | • | • | • | J | • | • | • | ||
| Messingkäfig | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| verstärkte Innenkonstruktion | B, C | – | – | – | – | E | A | – | ||
| Schrägkugellager(einreihig) | Druckwinkel 30° | • | • | A | – | • | A | – | – | |
| Druckwinkel 40° | B | B | B | B | B | B | B | B | ||
| Kunststoffkäfig | TVP | Y | TVP | T85 | T2 | P | G14, G15 | • | ||
| Stahlkäfig | JP | • | J | W | J | J, F | – | – | ||
| Messingkäfig | MP | M | MP | M, • | L1 | M | M, MB, MA | – | ||
| Universalausführung bei X und O | UA | U | CB | G | G | CB | G | – | ||
| spielfrei bei X und O | UO | – | – | – | – | – | – | – | ||
| leichte Vorspannung bei X und O | UL | – | GA | GL | GL | GA | – | – | ||
| Schrägkugellager(zweireihig) | Druckwinkel 25° | B | – | – | B | • | – | A | – | |
| Druckwinkel 30° | BD | A | – | – | – | A | – | – | ||
| Druckwinkel 32° | – | – | B | • | – | A | B | – | ||
| Druckwinkel 35° | • | – | • | – | – | – | – | – | ||
| Druckwinkel 40° | – | B | – | – | – | – | – | • | ||
| Druckwinkel 45° + geteilter IR | DA | – | D | – | – | D | – | – | ||
| Stahlkäfig | • | • | • | J, • | • | J1, • | • | – | ||
| Kunststoffkäfig | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Messingkäfig | M, MA | – | M | M | – | M, MA | M | – | ||
| Alle Angaben in dieser Umschlüsselungsliste sind ohne Gewähr. Im Zweifel wenden Sie sich bitte an den Hersteller. | ||||||||||
